Les différents types de raccords pour air comprimé : bien les choisir

Date de publication : - Actualisé le

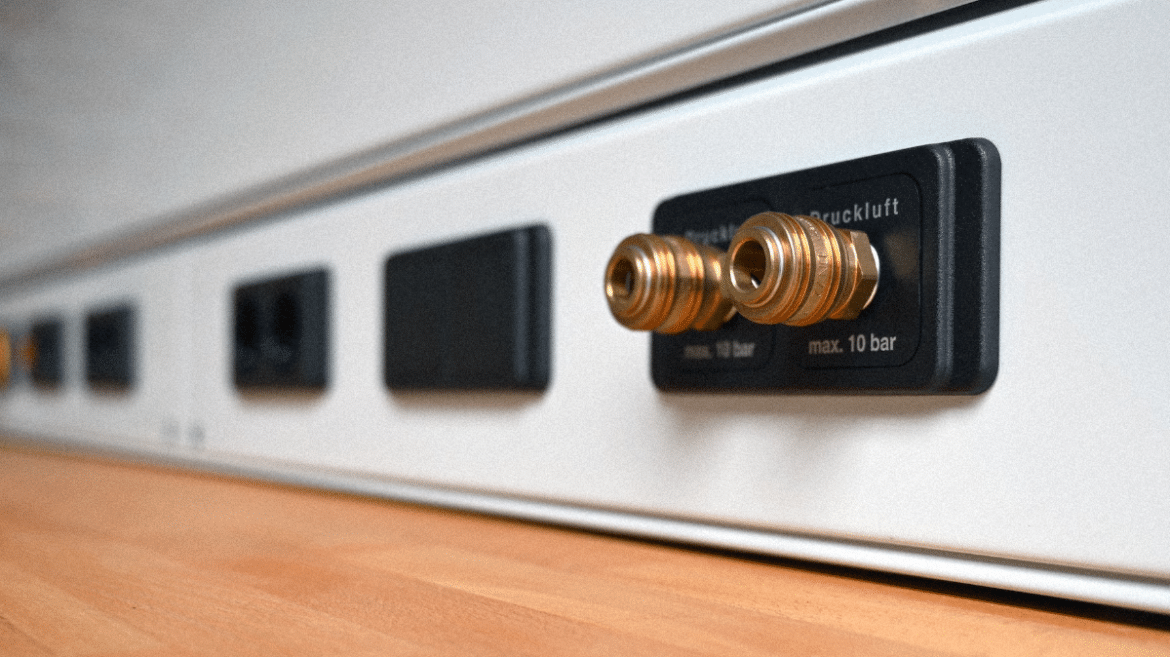

Les Différents Types de Raccords pour Air Comprimé

Lorsqu’on parle d’air comprimé, on pense notamment aux travaux qu’il permet d’effectuer. Mais également à tous les types de raccords qui existent et qui sont indispensables pour réaliser ces travaux. Il s’agit d’un matériel technique qui joue un rôle primordial dans le bon fonctionnement des machines et dans la sécurité des personnes : un raccord mal choisi limite le débit de l’outil, un raccord qui lâche sous pression peut blesser.

Chaque type de raccord pour air comprimé a sa spécificité et convient plus ou moins bien à la situation. Voici les différentes sortes de raccords, les profils d’embouts à connaître et les règles de sécurité, afin que vous puissiez faire le bon choix lorsqu’il s’agira de choisir le vôtre.

Quels critères prendre en compte pour choisir un raccord ?

Tout d’abord, il faut prendre en compte certains critères pour savoir quel raccord adapter à votre besoin. Le débit et la pression font partie des principaux critères qui permettent de définir le type de raccord adéquat.

Ensuite, le diamètre du raccord doit être proportionnel au débit souhaité. Plus celui-ci augmente et plus le diamètre doit être grand. Le catalogue du fabricant Prevost l’illustre pour ses raccords rapides de profil ISO 6150 B, débits mesurés à 6 bar : 833 l/min pour un passage de 6 mm, 2028 l/min pour 8 mm et 3686 l/min pour 11 mm. Une meuleuse ou une ponceuse gourmande en air se contente mal d’un petit passage, quand une soufflette s’en accommode.

De même, si la pression est importante, alors le raccord devra être plus robuste pour garantir une bonne étanchéité. La robustesse et la qualité de fabrication entrent donc également en compte dans le choix des raccords.

Le profil de l’embout : la compatibilité avant tout

Un coupleur rapide n’accepte que l’embout mâle de son profil. Les plus répandus en France sont le profil ISO 6150 B et le profil dit européen (7,2 à 7,4 mm), auxquels s’ajoutent l’ISO 6150 C et d’autres standards. Avant d’acheter, relevez le profil des embouts déjà montés sur vos outils et votre compresseur. Prevost, qui décline sa gamme dans chaque profil, attribue une couleur de bouton à chacun pour réduire le risque d’erreur de connexion pouvant générer des détériorations ou des accidents. Sur ce profil européen de 7,4 mm, son catalogue annonce 1820 l/min.

Quelques exemples de raccords pour air comprimé

Une fois que les critères susmentionnés ont été définis, il est alors possible de procéder à la sélection des différents types de raccords. Voici donc une liste non exhaustive des raccords pour air comprimé :

  • Raccords rapides/à visser
  • Raccords à bague
  • Raccords spéciaux
  • Raccords multi-fonctions

Les raccords rapides/à visser

Ces raccords se caractérisent par une connexion à vitesse rapide facilitée par un système double articulation. Ils s’utilisent pour les opérations de montage et de maintenance et conviennent pour les petits débits. Ils sont disponibles en polyamide, en laiton et en acier. Voici un article sur les éléments à considérer pour bien choisir ses tubes pneumatiques.

Les raccords à bague

Les raccords à bague sont un type de raccord qui se caractérise par une extrémité filetée et une autre à simple bague. Ces raccords ne sont pas employés pour les petits débits mais plutôt pour les grands débits et ils sont plus robustes que les raccords rapides. Leur structure leur permet de résister à des pressions plus fortes.

Les raccords spéciaux

Ce sont des raccords qui sont spécialement conçus pour des applications particulières. Ils peuvent être utilisés pour le transport de liquides et de gaz mais également pour des usages particuliers comme la protection contre l’incendie. Ces raccords sont donc très variés et ils requièrent une attention particulière lors de leur installation.

Les raccords multi-fonctions

Ces raccords sont spécialement conçus pour un usage polyvalent. Ils sont composés de différentes pièces qui peuvent être assemblées et configurées pour obtenir différents types de raccords, ce qui permet d’adapter facilement le raccord à l’usage recherché. Ces raccords sont très pratiques et utiles dans de nombreuses situations.

Raccord de sécurité et coup de fouet du flexible

En cas de rupture d’un boyau ou d’un raccord, l’air qui s’échappe fait fouetter le flexible avec assez de violence pour blesser une personne à proximité, rappelle une fiche de prévention de l’association MultiPrévention diffusée par la MSA. Elle conseille des raccords à déconnexion en deux temps : l’air est purgé avant que l’embout ne se libère. Les raccords de sécurité de Prevost gèrent ainsi automatiquement la décompression, selon la norme ISO 4414. Autre règle commune à ces organismes de prévention : ne jamais souffler l’air comprimé sur ses vêtements ou sur la peau, car l’air peut pénétrer dans l’organisme par une plaie ; un aspirateur ou une brosse font le travail sans danger.

Vous en savez désormais plus sur les différents types de raccords pour air comprimé. En fonction de vos projets, du profil de vos outils et de leur consommation d’air, vous pourrez faire votre sélection en toute connaissance de cause et vous assurer ainsi que le matériel que vous choisirez sera adapté à vos travaux.

↑
